Jak działa termowizja? Wyjaśniamy tajemnice niewidzialnego ciepła

Termowizja, formalnie nazywana termografią, to fascynująca technologia, która pozwala nam "widzieć" świat w sposób niedostępny dla ludzkiego oka. W dzisiejszym świecie, gdzie efektywność energetyczna i bezpieczeństwo są kluczowe, zrozumienie, jak działa ta technologia, staje się niezwykle cenne. W tym artykule zagłębimy się w jej mechanizmy od niewidzialnego promieniowania cieplnego, przez serce kamery termowizyjnej, aż po interpretację termogramów. Poznamy również jej praktyczne zastosowania, które rewolucjonizują wiele dziedzin naszego życia.

Dlaczego świat niewidzialny dla oczu staje się kluczowy?

Termowizja, formalnie nazywana termografią, to proces obrazowania oparty na detekcji promieniowania podczerwonego (cieplnego). Każdy obiekt o temperaturze wyższej od zera bezwzględnego (-273,15°C) emituje takie promieniowanie, które jest niewidoczne dla ludzkiego oka. Kamera termowizyjna działa jak aparat fotograficzny, ale zamiast światła widzialnego rejestruje promieniowanie cieplne. Ewolucja technologii "widzenia ciepła" od wczesnych eksperymentów do zaawansowanych systemów, które dziś znamy, pokazuje, jak kluczowe stało się analizowanie tego niewidzialnego spektrum. To właśnie ta zdolność pozwala nam dostrzec to, co ukryte przed wzrokiem, otwierając drzwi do nowych możliwości diagnostycznych i obserwacyjnych.

Tajemnica obrazu z kamery termowizyjnej: nauka w prostych krokach

Zasada działania kamery termowizyjnej jest procesem wieloetapowym, który pozwala przekształcić niewidzialne ciepło w zrozumiały dla nas obraz. Przyjrzyjmy się mu krok po kroku.

Krok 1: Niewidzialne promieniowanie podczerwone co to jest i dlaczego wszystko wokół nas "świeci"?

Każdy obiekt, którego temperatura jest wyższa od zera bezwzględnego, emituje promieniowanie podczerwone. Jest to forma energii elektromagnetycznej, którą nasze oczy nie są w stanie zarejestrować. To właśnie to promieniowanie cieplne jest podstawą działania termowizji. Im wyższa temperatura obiektu, tym intensywniej emituje on promieniowanie podczerwone, co sprawia, że w pewnym sensie "świeci" w tym niewidzialnym dla nas paśmie.

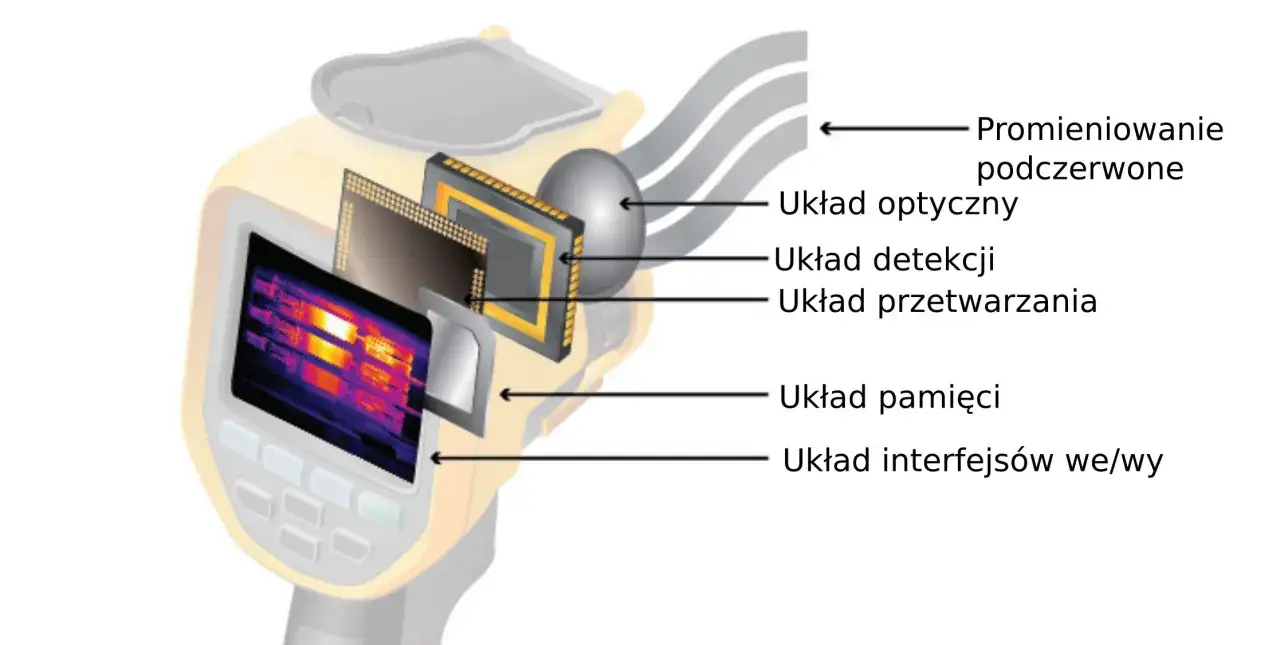

Krok 2: Jak kamera "chwyta" ciepło? Budowa i zasada działania.

Kluczowym elementem kamery termowizyjnej jest jej obiektyw. W przeciwieństwie do aparatów fotograficznych, obiektywy termowizyjne są zazwyczaj wykonane z materiałów takich jak german. Dlaczego? Ponieważ zwykłe szkło blokuje promieniowanie podczerwone, podczas gdy german jest dla niego przezroczysty. Obiektyw ten skupia promieniowanie cieplne pochodzące od obserwowanych obiektów i kieruje je na detektor.

Krok 3: Serce kamery, czyli jak działa detektor mikrobolometryczny.

Skupione promieniowanie cieplne trafia na detektor, który jest "sercem" każdej kamery termowizyjnej. Najczęściej jest to matryca mikrobolometryczna. Działa ona na zasadzie zmian właściwości elektrycznych pod wpływem padającego ciepła. Każdy piksel na matrycy reaguje na promieniowanie, generując sygnał elektryczny proporcjonalny do ilości odebranego ciepła. Im więcej ciepła, tym silniejszy sygnał.

Krok 4: Od sygnału do obrazu rola elektroniki i oprogramowania.

Sygnał elektryczny wygenerowany przez detektor jest następnie przetwarzany przez zaawansowane układy elektroniczne i specjalne algorytmy. Oprogramowanie kamery analizuje te dane i przypisuje poszczególnym poziomom temperatury odpowiednie kolory lub odcienie szarości. W ten sposób na wyświetlaczu kamery powstaje obraz zwany termogramem, który w wizualny sposób przedstawia rozkład temperatur na powierzchni obserwowanych obiektów.

Co naprawdę oznaczają kolory na termogramie?

Termogramy, czyli obrazy generowane przez kamery termowizyjne, mogą wydawać się skomplikowane, ale ich interpretacja jest kluczem do zrozumienia tego, co widzimy. Kolory na termogramie nie są przypadkowe niosą ze sobą konkretne informacje o temperaturze.

Jak interpretować palety barw (Iron, Rainbow, White/Black Hot)?

Kamery termowizyjne wykorzystują różne palety barw, aby przedstawić rozkład temperatur. Najpopularniejsze to: White Hot (gdzie najcieplejsze obiekty są białe, a najzimniejsze czarne), Black Hot (odwrotnie najcieplejsze czarne, najzimniejsze białe) oraz bardziej złożone, jak Iron czy Rainbow. Paleta Iron często przedstawia ciepło w odcieniach od ciemnego niebieskiego przez zielenie i żółcie do czerwieni, podczas gdy Rainbow używa szerszej gamy kolorów, aby podkreślić subtelne różnice. Wybór palety zależy od preferencji użytkownika i specyfiki analizowanego problemu niektóre lepiej uwidaczniają detale, inne ogólny rozkład ciepła.

Czy "czerwony" zawsze oznacza "gorący"? Zależność od ustawień i skali.

Często spotykamy się z przekonaniem, że czerwony kolor na termogramie oznacza coś gorącego. Warto jednak pamiętać, że kolory na termogramie są względne i zależą od ustawionej skali temperatur. W palecie Iron czerwony może oznaczać najwyższą temperaturę w danym zakresie, ale ten zakres jest definiowany przez użytkownika lub automatycznie przez kamerę. Dlatego "czerwony" nie zawsze oznacza bezwzględnie "gorący", a raczej "najcieplejszy w danym przedziale pomiarowym". Podobnie, niebieski oznacza "najzimniejszy" w tym konkretnym zakresie. Prawidłowe ustawienie zakresu i poziomu temperatury jest absolutnie kluczowe dla dokładnej i wiarygodnej interpretacji termogramu.

Termowizja kontra noktowizja: dwie technologie, jedna noc. Czym się różnią?

Często termowizja jest mylona z noktowizją, zwłaszcza gdy mówimy o działaniu w warunkach słabego oświetlenia lub całkowitej ciemności. Choć obie technologie pozwalają "widzieć" w nocy, działają na zupełnie innych zasadach i mają odmienne zastosowania.

Źródło obrazu: wykrywanie ciepła a wzmacnianie światła.

Podstawowa różnica tkwi w źródle obrazu. Termowizja tworzy obraz na podstawie ciepła emitowanego przez obiekty i nie potrzebuje do działania żadnego światła. Działa więc równie dobrze w dzień, jak i w całkowitej ciemności. Noktowizja natomiast działa na zasadzie wzmacniania istniejącego światła szczątkowego, takiego jak światło gwiazd czy księżyca. W całkowitej ciemności, bez dodatkowego źródła światła (np. iluminatora podczerwieni), noktowizor jest bezużyteczny.

Kiedy termowizja wygrywa? Obserwacja w całkowitej ciemności, mgle i dymie.

Termowizja ma znaczącą przewagę w trudnych warunkach atmosferycznych i środowiskowych. Jest skuteczna w całkowitej ciemności, we mgle, dymie czy deszczu, ponieważ promieniowanie podczerwone przenika przez te przeszkody znacznie lepiej niż światło widzialne. Dzięki temu ratownicy mogą widzieć przez dym, a kierowcy lepiej oceniać sytuację na drodze podczas mgły.

Kiedy noktowizor może być lepszy? Identyfikacja szczegółów a detekcja.

Mimo swoich ograniczeń, noktowizja może być lepsza w sytuacjach, gdy potrzebna jest precyzyjna identyfikacja szczegółów obiektów w warunkach słabego oświetlenia. Ponieważ nadal opiera się na świetle, może lepiej odwzorowywać kształty i faktury, co jest przydatne na przykład w obserwacji taktycznej. Termowizja skupia się bardziej na detekcji obecności obiektów emitujących ciepło i różnic temperatur, niż na precyzyjnym odwzorowaniu detali wizualnych.

Najczęstsze mity i fakty o termowizji obalamy nieprawdę

Wokół termowizji narosło wiele mitów, które warto rozwiać, opierając się na faktach i rzeczywistych możliwościach tej technologii.

Mit 1: Czy kamera termowizyjna widzi przez ściany?

To jedno z najczęstszych nieporozumień. Kamery termowizyjne nie widzą przez ściany. Rejestrują one jedynie temperaturę powierzchni obiektu, na który są skierowane. Mogą jednak pokazać różnice temperatur na powierzchni ściany, które mogą świadczyć o problemach w jej wnętrzu, takich jak mostki cieplne, nieszczelności izolacji czy wilgoć. To pośrednia informacja, a nie "widzenie" przez przeszkodę.

Mit 2: Czy można zobaczyć, co dzieje się za szybą?

Kolejny popularny mit. Szkło dla promieniowania podczerwonego działa jak lustro. Oznacza to, że patrząc przez okno kamerą termowizyjną, zobaczymy odbicie temperatury z otoczenia na przykład własne odbicie, odbicie nieba czy otaczających budynków a nie to, co faktycznie znajduje się za szybą. Nie jesteśmy w stanie zajrzeć przez okno za pomocą termowizji.

Fakt: Czy termowizja działa tak samo w dzień, jak i w nocy?

To jest absolutny fakt. Termowizja działa niezależnie od warunków oświetleniowych. Ponieważ opiera się na detekcji promieniowania cieplnego, a nie światła widzialnego, jej skuteczność jest taka sama w pełnym słońcu, jak i w całkowitej ciemności. Jest to jedna z jej kluczowych i najbardziej cennych zalet, odróżniająca ją od technologii opartych na świetle.

Gdzie w Polsce wykorzystuje się moc termowizji? Praktyczne zastosowania

Termowizja znalazła szerokie zastosowanie w wielu dziedzinach życia w Polsce, przynosząc wymierne korzyści zarówno w sferze prywatnej, jak i zawodowej. Jej wszechstronność sprawia, że jest narzędziem cenionym przez specjalistów z różnych branż.

• Twój dom pod lupą: Jak termowizja pomaga oszczędzać na ogrzewaniu (audyty energetyczne). W budownictwie termowizja jest nieoceniona. Pozwala na precyzyjne wykrywanie mostków cieplnych, czyli miejsc, gdzie ciepło ucieka z budynku, a także identyfikację nieszczelności izolacji, zawilgoceń czy wad konstrukcyjnych. Dzięki temu można zoptymalizować zużycie energii na ogrzewanie i znacząco obniżyć rachunki.

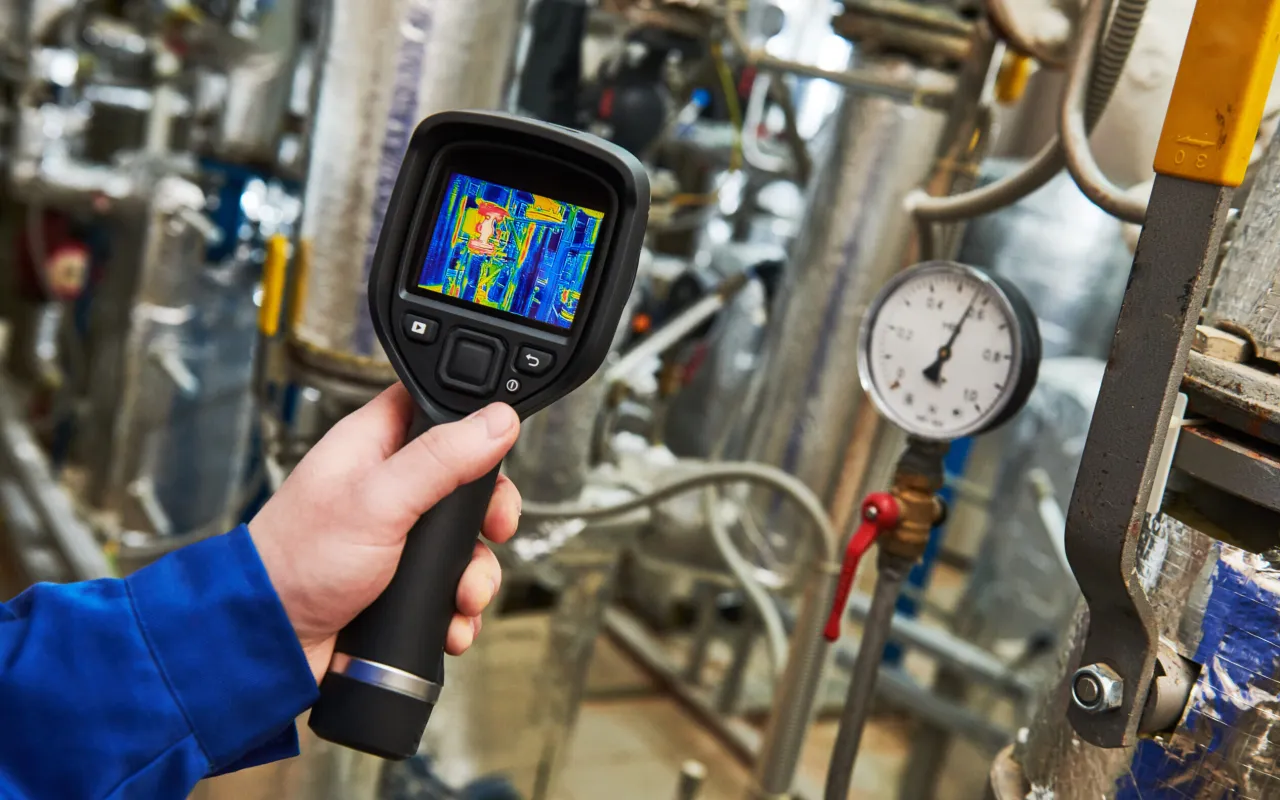

• Bezpieczeństwo w przemyśle i energetyce: wykrywanie awarii, zanim nastąpią. W przemyśle i energetyce termowizja służy do monitorowania stanu instalacji elektrycznych, wykrywając przegrzewające się styki, które mogą prowadzić do pożaru. Jest również wykorzystywana do diagnostyki maszyn, identyfikując przegrzewające się łożyska czy silniki, co pozwala na zapobieganie kosztownym awariom i przestoje w produkcji.
• Na służbie życia: ratownictwo, medycyna i poszukiwania zaginionych. W służbach ratowniczych termowizja jest kluczowa do lokalizowania osób w zadymionych pomieszczeniach, pod gruzami czy w trudnym terenie. W medycynie pomaga w diagnostyce stanów zapalnych czy ocenie ukrwienia tkanek. Jest również niezastąpiona w poszukiwaniach zaginionych, gdzie pozwala szybko zlokalizować źródła ciepła ludzkiego ciała.
• W terenie: od myślistwa po ochronę granic i monitoring przyrody. Termowizja znajduje zastosowanie również w myślistwie do detekcji zwierzyny, w ochronie mienia i granic do monitorowania obszarów i wykrywania intruzów, a także w badaniach przyrodniczych do obserwacji zachowań zwierząt czy liczenia populacji bez niepokojenia ich.

Czy termowizja to technologia, z której możesz skorzystać już dziś?

Termowizja, niegdyś dostępna tylko dla nielicznych, staje się coraz bardziej powszechna i dostępna. Zrozumienie czynników wpływających na jej cenę i jakość pozwala świadomie wybierać odpowiednie rozwiązania.

Jakie czynniki wpływają na jakość i cenę kamery termowizyjnej?

Na jakość i cenę kamery termowizyjnej wpływa wiele czynników. Kluczowe z nich to: rozdzielczość detektora (im wyższa, tym bardziej szczegółowy obraz), czułość termiczna (NETD) (im niższa wartość, tym lepiej kamera rozróżnia subtelne różnice temperatur), zakres pomiarowy (określa, jakie temperatury kamera jest w stanie mierzyć), częstotliwość odświeżania obrazu (ważna przy obserwacji ruchomych obiektów) oraz dodatkowe funkcje, takie jak fuzja obrazów (łączanie obrazu termalnego ze zwykłym), pomiar punktowy czy zaawansowane oprogramowanie analityczne. Oczywiście, renomowana marka również wpływa na cenę.

Przyszłość "widzenia ciepła": miniaturyzacja i nowe, zaskakujące zastosowania.

Przyszłość termowizji rysuje się w jasnych barwach. Obserwujemy wyraźny trend miniaturyzacji, czego najlepszym przykładem są kamery termowizyjne integrowane ze smartfonami, które stają się dostępne dla szerokiego grona użytkowników. Wraz ze wzrostem dostępności i spadkiem cen, możemy spodziewać się pojawienia się nowych, zaskakujących zastosowań termowizji w dziedzinach, których dziś jeszcze nie jesteśmy w stanie przewidzieć. Ta technologia z pewnością będzie nadal ewoluować, otwierając przed nami nowe sposoby postrzegania otaczającego nas świata.
